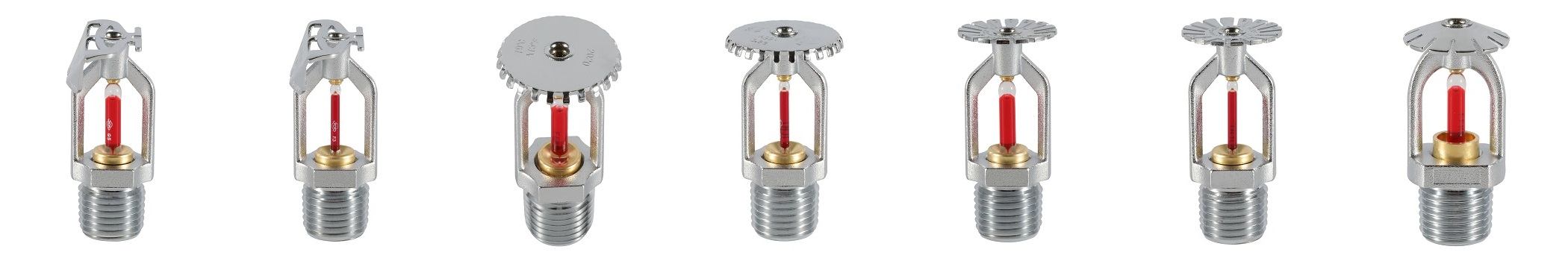

Sprinkler Head(No Pages)

  • Pre-Action Valve(Flange)

Feature

  • 프리액션 밸브는 동파의 우려가 있는 현장에서 적용하는 소방밸브로써 밸브 2차측 으로 누설이 발생하면 동파, 화재경보 오발신 등의 문제를 일으키게 됩니다.
    본 제품은 특수한 구조의 클래퍼(발명특허 등록)를 적용하여 누설이 없는 제품입니다.
  • 별도의 복구 기구가 없이 내부의 복구 스프링으로 복구 되므로 사용이 편리합니다.
  • 덕타일 주물로 제작되어 강성과 내구성이 보장되며 외부 배관을 최소화하여 설치 공간이 절감되고 시공성이 개선되어 경제적입니다,
  • 최고급 사양의 러그식 버터플라이밸브를 1차, 2차측에 일체형으로 조립하여 공급 할 수 있어 현장에서 시공이 용이 합니다.

Dimensions

SIZE L A B C E
80A 240 190 250 355 300
100A 265 200 265 365 320
125A 300 210 275 285 330
150A 326 220 285 400 350

Tech Specs

Model WPV-10
Size 80A 100A 125A 150A
Applide Fluid Water
Working Pressure 0.2MPa ~ 1.4MPa
Testing Pressure 2MPa
Material BODY GCD450
TRIM SSC13/C3771/EPDM
Installation Vertical
Connertion Method Falnged
Color Red
  • Pre-Action Valve(Groove)

Feature

  • 프리액션 밸브는 동파의 우려가 있는 현장에서 적용하는 소방밸브로써 밸브 2차측 으로 누설이 발생하면 동파, 화재경보 오발신 등의 문제를 일으키게 됩니다.
    본 제품은 특수한 구조의 클래퍼(발명특허 등록)를 적용하여 누설이 없는 제품입니다.
  • 별도의 복구 기구가 없이 내부의 복구 스프링으로 복구 되므로 사용이 편리합니다.
  • 덕타일 주물로 제작되어 강성과 내구성이 보장되며 외부 배관을 최소화하여 설치 공간이 절감되고 시공성이 개선되어 경제적입니다,
  • 최고급 사양의 러그식 버터플라이밸브를 1차, 2차측에 일체형으로 조립하여 공급 할 수 있어 현장에서 시공이 용이 합니다.

Dimensions

SIZE L A C E
80A 240 190 355 300
100A 265 200 365 320
125A 300 210 285 330
150A 326 220 400 350

Tech Specs

Model WPV-G10
Size 80A 100A 125A 150A
Applide Fluid Water
Working Pressure 0.2MPa ~ 1.4MPa
Testing Pressure 2MPa
Material BODY GCD450
TRIM SSC13/C3771/EPDM
Installation Vertical
Connertion Method GROOVE JOINT
Color Red
  • Automatic Type Alarm Valve(Groove)

Feature

  • 클래퍼와 스핀들이 직접 연결되어 클래퍼가 열리면 스핀들이 돌아가며 알람스위치를 직접 작동하여 오작동이 발생하지 않는다.
  • 수압이나 압력변동으로 인한 오작동을 없애기 위해 알람스위치에 지연 타이머를 장착하였습니다.
  • 본체는 압력 손실이 없게 설계 되어 있으며 닥타일 주물로 되어 있어 내구성이 우수하며, 무게가 경량되어 취급및 설치가 용이합니다.

Dimensions

SIZE H1 L1 L2 L3 L4
65A 209 110 93 188 133
80A 227 120 106 209 154
100A 207 140 122 220 165
125A 276 150 130 238 183
150A 305 155 144 252 197
